DEHNpipe

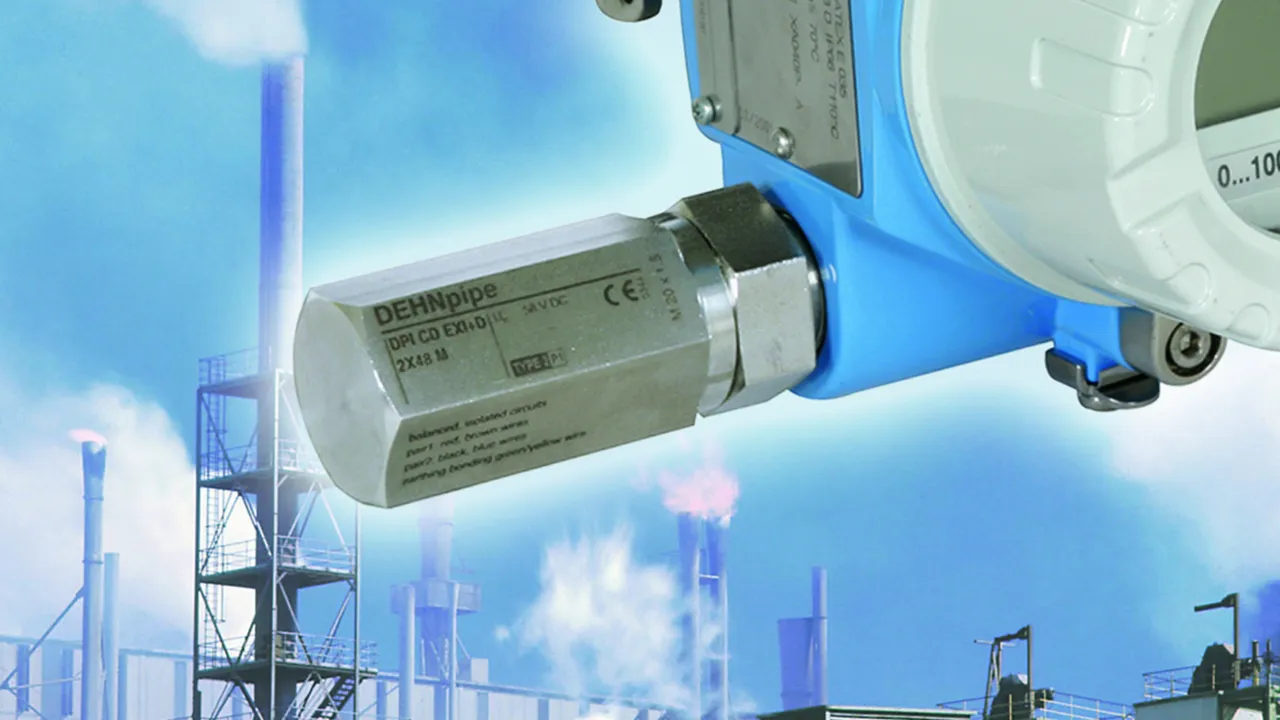

Überspannungs-Ableiter zum Einschrauben in Feldgeräte

In parallel- oder Serienverdrahtung
Fertigung aus korrosionsbeständigem Edelstahl
Ableiter zum Schutz einer zweiten Schnittstellen (Datenseite oder Energieseite) verfügbar

Varianten für Ex (i) und Ex (d)-Anwendungen

Zum Schutz eigensicherer Messkreise und Bussysteme Ex (i)
Ausführung in druckfester Kapselung Ex (d)

Umfangreiche ZulassungenZulassungen je nach Ableiter: IECEx, ATEX, FISCO, CSA Hazloc

Details

lorem ipsum — Varianten zur Durchgangsverdrahtung.

Robuste Ausführung aus korrosionsbeständigem Edelstahl.

DPI MD

Energetisch koordinierter gegen Erde leckstromfreier zweistufiger Ableiter für 4-20 mA-Schnittstellen mit Schraubgewinde M20 x 1,5 (innen/außen). Schirmerdung direkt, indirekt oder ohne möglich. Kabelverschraubung als Zubehör lieferbar.

1 Product

Part No. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Customs tariff No. (EU): 85363010, Gross weight: 187.40 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Leckstromfreier zweistufiger Ableiter DEHNpipe DPI MD 24 M 2S
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 14 MHz

Fabrikat: DEHN
Typ: DPI MD 24 M 2S
Art.-Nr.: 929941
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	14 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Zulassungen	SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	Q
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Schirm-PG (I_n )	20 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Schirm-PG bei I_nC2 (U_P )	≤ 650 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 500 V
Schutzpegel Schirm-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Grenzfrequenz Ad-Ad (f_G )	14 MHz
Kapazität Ad-Ad (C)	≤ 400 pF
Kapazität Ad-PG (C)	≤ 20 pF
Kapazität Schirm-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	2,2 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart mit Kabelverschraubung	IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse oder Erdungsring (Zubehör)
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929941 was added to Notepad.

Go to Notepad

Product 929941 was added to the cart.

Go to Web-Shop

DPI ME

Energetisch koordinierter zweistufiger Ableiter mit Gasentladungsableiter und Dioden gegen Erde. Für unsymmetrische Schnittstellen mit Schraubgewinde ¹/₂-14 NPT (außen/außen). Erdungsleitung durchgeführt.

1 Product

Part No. 929921 DPI ME 24 N A2G

GTIN 4013364098169, Customs tariff No. (EU): 85363010, Gross weight: 255.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Koordinierter zweistufiger Ableiter DEHNpipe DPI ME 24 N A2G
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
zum Schutz von unsym. Schnittstellen
sowie Bussystemen.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI ME 24 N A2G
Art.-Nr.: 929921
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	Q
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde / ¹/₂-14 NPT Außengewinde
Zulassungen	UL, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	Q
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 120 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 98 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 49 V
Kapazität Ad-Ad (C)	≤ 250 pF
Kapazität Ad-PG (C)	≤ 450 pF
Serienimpedanz pro Ader	4,7 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde / ¹/₂-14 NPT Außengewinde
Anschluss Eingang / Ausgang	Anschlussleitungen AWG 16
Länge Anschlussleitung	500 mm
Erdung über	Gehäuse und Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	UL, SIL
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929921 was added to Notepad.

Go to Notepad

Product 929921 was added to the cart.

Go to Web-Shop

DPI MD EX

Energetisch koordinierter zweistufiger Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt die Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde. Kabelverschraubungen sind gesondert zu bestellen.

2 Products

Part No. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Customs tariff No. (EU): 85363010, Gross weight: 185.80 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Koordinierter zweistufiger Ableiter DEHNpipe DPI MD EX 24 M 2
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign in
Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 7 MHz

Fabrikat: DEHN
Typ: DPI MD EX 24 M 2
Art.-Nr.: 929960
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 49 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Kapazität Ad-Ad (C)	≤ 850 pF
Kapazität Ad-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	1,8 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Innengewinde / M20 x 1,5 Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-Zulassungen (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929960 was added to Notepad.

Go to Notepad

Product 929960 was added to the cart.

Go to Web-Shop

Part No. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Customs tariff No. (EU): 85363010, Gross weight: 185.00 g, PU: 1.00 Stk.

Images

Additional information

Koordinierter zweistufiger Ableiter DEHNpipe DPI MD EX 24 N 2
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach EN 61643-21
und energetisch koordiniert nach
IEC 61643-22, in V2A, IP 67,
2-teiliges Gehäusedesign in
Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie symmetrischen
Schnittstellen nach NAMUR NE 21.
Höchste Dauerspannung DC: 34,8 V
Nennstrom: 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 7 MHz

Fabrikat: DEHN
Typ: DPI MD EX 24 N 2
Art.-Nr.: 929965
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	34,8 V
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Innengewinde / ¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	34,8 V
Höchste Dauerspannung AC (U_C )	24,5 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,5 A
Nennstrom (I_L )	0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1100 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 49 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1000 V
Grenzfrequenz Ad-Ad (f_G )	7 MHz
Kapazität Ad-Ad (C)	≤ 850 pF
Kapazität Ad-PG (C)	≤ 15 pF
Serienimpedanz pro Ader	1,8 Ohm
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Innengewinde / ¹/₂-14 NPT Außengewinde
Anschluss Eingang / Ausgang	Schraube / Anschlussleitungen 1,5 mm²
Länge Anschlussleitung	200 mm
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-1,5 mm²
Erdung über	Gehäuse
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, SIL
ATEX-Zulassungen	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-Zulassungen	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929965 was added to Notepad.

Go to Notepad

Product 929965 was added to the cart.

Go to Web-Shop

DPI CD EXI

Überspannungs-Ableiter mit kapazitätsarmer Schutzschaltung zum Schutz von eigensicheren Messkreisen und Bussystemen, erfüllt Anforderungen nach FISCO. Isolationsfestigkeit > 500 V gegen Erde.

2 Products

Part No. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD EX (i) DPI CD EXI 24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie eigensicherer
Bussysteme.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXI 24 M
Art.-Nr.: 929961
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,55 A
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-Zulassungen	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929961 was added to Notepad.

Go to Notepad

Product 929961 was added to the cart.

Go to Web-Shop

Part No. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Customs tariff No. (EU): 85363010, Gross weight: 196.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD EX (i) DPI CD EXI 24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie eigensicherer
Bussysteme.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXI 24 N
Art.-Nr.: 929963
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Max. Eingangsspannung nach EN 60079-11 (U_i )	30 V
Max. Eingangsstrom nach EN 60079-11 (I_i )	0,55 A
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (I_n )	150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-Zulassungen	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929963 was added to Notepad.

Go to Notepad

Product 929963 was added to the cart.

Go to Web-Shop

DPI CD EXD

Überspannungs-Ableiter mit kapazitätsarmer Schutzschaltung in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von Messkreisen und Bussystemen. Isolationsfestigkeit > 500 V gegen Erde. Nach CSA und USA Hazloc-Standard zertifiziert.

2 Products

Part No. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXD 24 M
Art.-Nr.: 929962
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929962 was added to Notepad.

Go to Notepad

Product 929962 was added to the cart.

Go to Web-Shop

Part No. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
paralleler Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA
Grenzfrequenz Ad-Ad: 67 MHz

Fabrikat: DEHN
Typ: DPI CD EXD 24 N
Art.-Nr.: 929964
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Grenzfrequenz Ad-Ad (f_G )	67 MHz
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929964 was added to Notepad.

Go to Notepad

Product 929964 was added to the cart.

Go to Web-Shop

DPI CD HF EXD

Überspannungs-Ableiter mit kapazitätsarmer energetisch koordinierter Schutzschaltung in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von Messkreisen und Bussystemen.

1 Product

Part No. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Customs tariff No. (EU): 85363010, Gross weight: 285.60 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD HF EXD 5 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit 2-Leiter-Messtechnik,
serieller Schutz von einer
erdpotentialfrei betriebenen
Doppelader sowie Bussysteme
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 6 V
Nennstrom bei 80 °C: 0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA
Grenzfrequenz Ad-Ad: 100 MHz

Fabrikat: DEHN
Typ: DPI CD HF EXD 5 M
Art.-Nr.: 929971
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	6 V
Nennstrom bei 80 °C (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	5 V
Höchste Dauerspannung DC (U_C )	6 V
Höchste Dauerspannung AC (U_C )	4,2 V
Nennstrom bei 80 °C (I_L )	0,1 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 55 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 1000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 12 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 700 V
Grenzfrequenz Ad-Ad (f_G )	100 MHz
Kapazität Ad-Ad (C)	≤ 40 pF
Kapazität Ad-PG (C)	≤ 30 pF
Serienimpedanz pro Ader	4,7 Ohm
Betriebstemperaturbereich (T_U) für ATEX / IECEx	-50 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	300 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-Zulassungen	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929971 was added to Notepad.

Go to Notepad

Product 929971 was added to the cart.

Go to Web-Shop

DPI CD EXD 230 24

Überspannungs-Ableiter in kombinierter Ausführung für Energie und Datenseite. Druckfeste Kapselung zum Einsatz in explosionsgefährdeten Bereichen in Zone 1 und 2, zum Schutz einer 120 / 230 V-Netzversorgungs- und einer 24 V-Datenschnittstelle von Feldgeräten.
Zusätzliche Sicherheit durch verwechslungssichere Y-Schaltung für die 120 / 230 V-Netzversorgung.

Durch Ausführung II 2 G Ex d IIC T5/T6 universell einsetzbar in Ex-Zone 1 und 2. Nach CSA und USA Hazloc-Standard zertifiziert.

2 Products

Part No. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Customs tariff No. (EU): 85363010, Gross weight: 280.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Dualer Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Dualer Überspannungs-Ableiter
der Ableiterklasse Typ 2 sowie Type 2 / P2
DEHNpipe, geprüft nach
EN 61643-11 und -21, in V2A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit Anschluß für Spannungsversorgung und 2-Leiter-Messtechnik,
Paralleler Schutz einer 230 V-Netzversorgung
und einer 0/4-20 mA-Schnittstelle
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom bei 80 °C: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI CD EXD 230 24 M
Art.-Nr.: 929969
oder gleichwertig.

Certificates

Technical data

Schutz der Datenseite
Ableiterklasse	U
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A

Schutz der Datenseite
Ableiterklasse	U
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 900 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 850 V
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-Zulassungen	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	120/230 V
Höchste Dauerspannung AC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) L-N (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Schutzpegel L/N-PE (U_P )	≤ 1,5 kV
Maximaler Ableitstoßstrom L-N (I_max )	3 kA
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG	6 kA_eff
TOV-Spannung L-N (U_T )	335 V / 5 sec
TOV-Spannung L/N-PE (1) (U_T )	400 V / 5 sec
TOV-Spannung L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Anzeige der Abtrennvorrichtung	Vorgeschaltetes Sicherungselement

Product 929969 was added to Notepad.

Go to Notepad

Product 929969 was added to the cart.

Go to Web-Shop

Part No. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Customs tariff No. (EU): 85363010, Gross weight: 273.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Dualer Überspannungs-Ableiter DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Dualer Überspannungs-Ableiter
der Ableiterklasse Typ 2 sowie Type 2 / P2
DEHNpipe, geprüft nach
EN 61643-11 und -21, in V2A, IP 67,
in Ex (d)-Ausführung,
zum Einschrauben in Feldgeräte
mit Anschluß für Spannungsversorgung und 2-Leiter-Messtechnik,
Paralleler Schutz einer 230 V-Netzversorgung
und einer 0/4-20 mA-Schnittstelle
in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 32 V
Nennstrom bei 80 °C: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 10 kA

Fabrikat: DEHN
Typ: DPI CD EXD 230 24 N
Art.-Nr.: 929970
oder gleichwertig.

Certificates

Technical data

Schutz der Datenseite
Ableiterklasse	U
Höchste Dauerspannung DC (U_C )	32 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A

Schutz der Datenseite
Ableiterklasse	U
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	32 V
Höchste Dauerspannung AC (U_C )	22,6 V
Nennstrom bei 80 °C (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 58 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 900 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 850 V
Kapazität Ad-Ad (C)	≤ 25 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-Zulassungen	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-Zulassungen (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de
Schutz der Energieseite
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	120 / 230 V
Höchste Dauerspannung AC (U_C )	255 V
Nennableitstoßstrom (8/20 µs) L-N (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) L+N-PE (I_total )	5 kA
Schutzpegel L-N (U_P )	≤ 1,4 kV
Schutzpegel L/N-PE (U_P )	≤ 1,5 kV
Maximaler Ableitstoßstrom L-N (I_max )	3 kA
Maximaler netzseitiger Überstromschutz	16 A gG oder B 16 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 16 A gG	6 kA_eff
TOV-Spannung L-N (U_T )	335 V / 5 sec
TOV-Spannung L/N-PE (1) (U_T )	400 V / 5 sec
TOV-Spannung L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Anzeige der Abtrennvorrichtung	Vorgeschaltetes Sicherungselement

Product 929970 was added to Notepad.

Go to Notepad

Product 929970 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X24

Überspannungs-Ableiter in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von zwei 24 V-Schnittstellen.

2 Products

Part No. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V2A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 36 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X24 M
Art.-Nr.: 929950
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 2000 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929950 was added to Notepad.

Go to Notepad

Product 929950 was added to the cart.

Go to Web-Shop

Part No. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V2A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 36 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X24 N
Art.-Nr.: 929951
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	36 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	24 V
Höchste Dauerspannung DC (U_C )	36 V
Höchste Dauerspannung AC (U_C )	25,4 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 65 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 50 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 2000 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V2A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929951 was added to Notepad.

Go to Notepad

Product 929951 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X48

Überspannungs-Ableiter in druckfester Kapselung zum Einsatz in explosionsgefährdeten Bereichen zum Schutz von zwei 48 V-Schnittstellen.

2 Products

Part No. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 58 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X48 M
Art.-Nr.: 929952
oder gleichwertig.

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	58 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	58 V
Höchste Dauerspannung AC (U_C )	41 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 95 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 80 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 1200 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	M20 x 1,5 Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929952 was added to Notepad.

Go to Notepad

Product 929952 was added to the cart.

Go to Web-Shop

Part No. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
Überspannungs-Ableiter
der Ableiterklasse Type 2 / P1
DEHNpipe, geprüft nach
EN 61643-21, in V4A, IP 67,
in Ex (i) + (d)-Ausführung,
zum Einschrauben in Feldgeräte
zum Schutz von zwei
erdpotentialfreien Signalkreisen
oder den Versorgungskreis
des Feldgerätes und einen
Signalkreis in Ex-Zone 1 oder 2.
Höchste Dauerspannung DC: 58 V
Nennstrom: 0,55 A
C2 Nennableitstoßstrom (8/20 µs) gesamt: 20 kA

Fabrikat: DEHN
Typ: DPI CD EXI+D 2X48 N
Art.-Nr.: 929953
oder gleichwertig.

Technical data

Ableiterklasse	T
Höchste Dauerspannung DC (U_C )	58 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Details siehe: www.dehn.de

Ableiterklasse	T
Nennspannung (U_N )	48 V
Höchste Dauerspannung DC (U_C )	58 V
Höchste Dauerspannung AC (U_C )	41 V
Nennstrom (I_L )	0,55 A
D1 Blitzstoßstrom (10/350 µs) Ad-PG (I_imp )	1,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	20 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (I_n )	10 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 95 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 2000 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 80 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 1200 V
Kapazität Ad-Ad (C)	≤ 1200 pF
Kapazität Ad-PG (C)	≤ 15 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	Aufbau in IP 67
Montage Feld- / Geräteseite	¹/₂-14 NPT Außengewinde
Anschluss	Anschlussleitungen 1,3 mm²
Länge Anschlussleitung	250 mm
Erdung über	Anschlussleitung
Gehäusewerkstoff	NIRO (V4A)
Farbe	blank
Prüfnormen	IEC 61643-21 / EN 61643-21
Zulassungen	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-Zulassungen (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-Zulassungen (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-Zulassungen (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-Zulassungen (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-Zulassungen (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-Zulassungen (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL-Klassifizierung	bis SIL3 *⁾
*⁾ Details siehe: www.dehn.de

Product 929953 was added to Notepad.

Go to Notepad

Product 929953 was added to the cart.

Go to Web-Shop

DEHNpipe

Details

DPI MD

Part No. 929941 DPI MD 24 M 2S

You are not authorized to download 929941.stp

You are not authorized to download 929941.igs

You are not authorized to download 929941.jt

You are not authorized to download 929941.dwg

You are not authorized to download 929941m_D.dxf

You are not authorized to download DEHN.929941.wspak

You are not authorized to download DEHN.929941.edz

Product 929941 was added to Notepad.

Product 929941 was added to the cart.

DPI ME

Part No. 929921 DPI ME 24 N A2G

You are not authorized to download 929921.stp

You are not authorized to download 929921.igs

You are not authorized to download 929921.jt

You are not authorized to download 929921.dwg

You are not authorized to download 929921m_D.dxf

You are not authorized to download DEHN.929921.wspak

You are not authorized to download DEHN.929921.edz

Product 929921 was added to Notepad.

Product 929921 was added to the cart.

DPI MD EX

Part No. 929960 DPI MD EX 24 M 2

You are not authorized to download 929960.stp

You are not authorized to download 929960.igs

You are not authorized to download 929960.jt

You are not authorized to download 929960.dwg

You are not authorized to download 929960m_D.dxf

You are not authorized to download DEHN.929960.wspak

You are not authorized to download DEHN.929960.edz

Product 929960 was added to Notepad.

Product 929960 was added to the cart.

Part No. 929965 DPI MD EX 24 N 2

You are not authorized to download 929965.dxf

You are not authorized to download DEHN.929965.wspak

You are not authorized to download DEHN.929965.edz

Product 929965 was added to Notepad.

Product 929965 was added to the cart.

DPI CD EXI

Part No. 929961 DPI CD EXI 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961m_D.dxf

You are not authorized to download DEHN.929961.wspak

You are not authorized to download DEHN.929961.edz

Product 929961 was added to Notepad.

Product 929961 was added to the cart.

Part No. 929963 DPI CD EXI 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929963.wspak

You are not authorized to download DEHN.929963.edz

Product 929963 was added to Notepad.

Product 929963 was added to the cart.

DPI CD EXD

Part No. 929962 DPI CD EXD 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961_962m_D.dxf

You are not authorized to download DEHN.929962.wspak

You are not authorized to download DEHN.929962.edz

Product 929962 was added to Notepad.

Product 929962 was added to the cart.

Part No. 929964 DPI CD EXD 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929964.wspak
