DEHN-Potentialausgleich-Gehäuse

  • Vormontiertes Gehäusesystem für Verdrahtungs- und Schutzkomponenten
  • Geprüfte Blitzstoßstrom-Tragfähigkeit
  • Optimiert für den Potentialausgleich (Überspannungs-Ableiter und Schirmanschluss)
  • Verschließbares Metallgehäuse gegen Fremdzugriff

Details

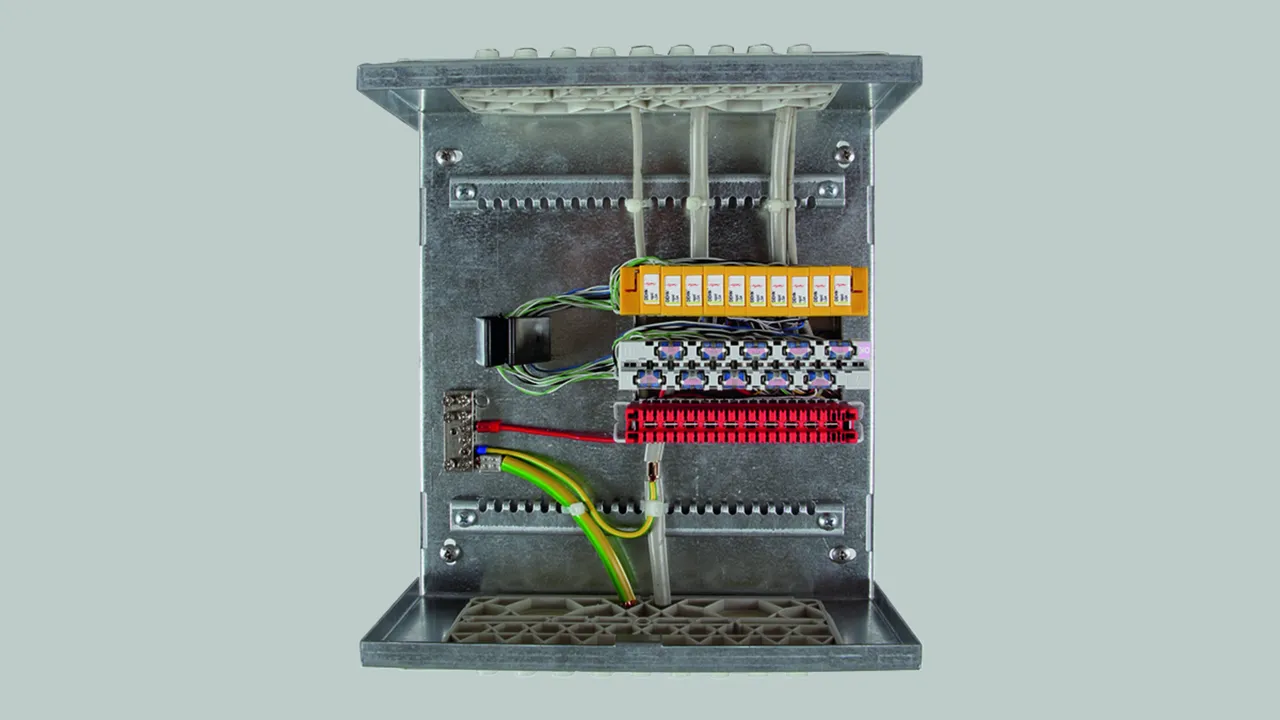

Am zentralen Erdungsblock werden alle Potentialausgleichsleitungen zusammengeschlossen.
lorem ipsum
Das Potentialausgleich-Gehäuse ist ab­schließ­bar (Schlüssel im Lie­fer­umfang enthalten).
lorem ipsum
Die Schirme eingeführter Leitungen lassen sich mit Kontaktrollfedern SA KRF platzsparend und blitzstromtragfähig kontaktieren.
lorem ipsum
DPG sind in verschiedenen Größen erhältlich für die Bestückung mit 3/6/12/22 LSA-Leisten. Somit bleibt beim Auflegen von 20/50/100/200 Doppeladern immer noch eine Reserve für die Erddrahtleiste zur Aufnahme der Schirmbeidrähte.
lorem ipsum

DPG LSA

DPG LSA ist ein komplett vormontiertes Gehäusesystem mit LSA-Montagebügel und ermöglicht den optimierten Einsatz von Ableitern und Schirmanschlusssystem (Kontakt-Rollfeder).

4 Products

Part No. 906100 DPG LSA 30 P

GTIN 4013364106598, Customs tariff No. (EU): 85381000, Gross weight: 3.40 kg, PU: 1.00 Stk.

Images

Additional information

Gehäusesystem mit LSA-Montagebügel DPG LSA 30 P
Gehäusesystem DPG LSA 30 P
zur Aufnahme von 3 LSA-Leisten
der Baureihe 2/10 für Aufputzmontage,
Schutzart IP 40,
D1 Blitzstoßstrom (10/350) gesamt 15 kA
tragfähig geprüft nach Parameter
EN 61643-11, EN 61643-21
Maße B x H x T : 245 x 260 x 130 mm

Fabrikat: DEHN
Typ: DPG LSA 30 P
Art.-Nr.: 906100
oder gleichwertig.

Certificates



Technical data

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 15 kA
LSA-Montagebügel für 1x 3 Leisten 2/10
Drahtführungen 1 Stück
Schutzart IP 40
Abmessungen (b x h x t) 240 x 260 x 130 mm

Product 906100 was added to Notepad.

Go to Notepad

Product 906100 was added to the cart.

Go to Web-Shop

Part No. 906101 DPG LSA 60 P

GTIN 4013364106604, Customs tariff No. (EU): 85381000, Gross weight: 4.97 kg, PU: 1.00 Stk.

Images

Additional information

Gehäusesystem mit LSA-Montagebügel DPG LSA 60 P
Gehäusesystem DPG LSA 60 P
zur Aufnahme von 6 LSA-Leisten
der Baureihe 2/10 für Aufputzmontage,
Schutzart IP 40,
D1 Blitzstoßstrom (10 / 350) gesamt 30 kA
tragfähig geprüft nach Parameter
EN 61643-11, EN 61643-21
Maße B x H x T : 245 x 350 x 130 mm

Fabrikat: DEHN
Typ: DPG LSA 60 P
Art.-Nr.: 906101
oder gleichwertig.

Certificates



Technical data

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 30 kA
LSA-Montagebügel für 1x 6 Leisten 2/10
Drahtführungen 2 Stück
Schutzart IP 40
Abmessungen (b x h x t) 240 x 350 x 130 mm

Product 906101 was added to Notepad.

Go to Notepad

Product 906101 was added to the cart.

Go to Web-Shop

Part No. 906102 DPG LSA 120 P

GTIN 4013364106611, Customs tariff No. (EU): 85381000, Gross weight: 5.70 kg, PU: 1.00 Stk.

Images

Additional information

Gehäusesystem mit LSA-Montagebügel DPG LSA 120 P
Gehäusesystem DPG LSA 120 P
zur Aufnahme von 2 x 6 LSA-Leisten
der Baureihe 2/10 für Aufputzmontage,
Schutzart IP 40,
D1 Blitzstoßstrom (10/350) gesamt 50 kA
tragfähig geprüft nach Parameter
EN 61643-11, EN 61643-21
Maße B x H x T : 330 x 350 x 130 mm

Fabrikat: DEHN
Typ: DPG LSA 120 P
Art.-Nr.: 906102
oder gleichwertig.

Certificates



Technical data

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 50 kA
LSA-Montagebügel für 2x 6 Leisten 2/10
Drahtführungen 2 Stück
Schutzart IP 40
Abmessungen (b x h x t) 330 x 350 x 130 mm

Product 906102 was added to Notepad.

Go to Notepad

Product 906102 was added to the cart.

Go to Web-Shop

Part No. 906103 DPG LSA 220 P

GTIN 4013364106628, Customs tariff No. (EU): 85381000, Gross weight: 7.65 kg, PU: 1.00 Stk.

Images

Additional information

Gehäusesystem mit LSA-Montagebügel DPG LSA 220 P
Gehäusesystem DPG LSA 220 P
zur Aufnahme von 2 x 11 LSA-Leisten
der Baureihe 2/10 für Aufputzmontage,
Schutzart IP 40,
D1 Blitzstoßstrom (10 / 350) gesamt 50 kA
tragfähig geprüft nach Parameter
EN 61643-11, EN 61643-21
Maße B x H x T : 330 x 500 x 130 mm

Fabrikat: DEHN
Typ: DPG LSA 220 P
Art.-Nr.: 906103
oder gleichwertig.

Certificates



Technical data

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 50 kA
LSA-Montagebügel für 2x 11 Leisten 2/10
Drahtführungen 3 Stück
Schutzart IP 40
Abmessungen (b x h x t) 330 x 500 x 130 mm

Product 906103 was added to Notepad.

Go to Notepad

Product 906103 was added to the cart.

Go to Web-Shop
